DELL 新品14G服务器LED指示灯故障判断查看方法

类别：技术优势日期：2020-04-21 12:22:01

我要分享

DELL 新品14G服务器LED指示灯故障判断查看方法(图1)

DELL 新品14G服务器LED指示灯故障判断查看方法(图2)

转眼间2020年就在眼前，又该给自己立flag了。也许年初

设立的目标并没有统统实现，但生活何尝不是这样呢？

而我们在认清生活的真相之后依旧热爱生活，fighting

1.

前面板指示灯

前面板指示灯包括 i 灯及状态LED指示灯

i字母下方的指示灯指示如下

DELL 新品14G服务器LED指示灯故障判断查看方法(图3)

DELL 新品14G服务器LED指示灯故障判断查看方法(图4)

DELL 新品14G服务器LED指示灯故障判断查看方法(图5)

i 字母左边的状态LED指示灯

DELL 新品14G服务器LED指示灯故障判断查看方法(图6)

正常情况下，这一列灯是不亮的

如果亮黄灯，那就需要根据如下释义结合iDRAC界面的具体报错做诊断：

DELL 新品14G服务器LED指示灯故障判断查看方法(图7)

2.

硬盘

硬盘驱动器上有两个指示灯，包括活动LED灯和状态LED灯

DELL 新品14G服务器LED指示灯故障判断查看方法(图8) DELL 新品14G服务器LED指示灯故障判断查看方法(图9)

DELL 新品14G服务器LED指示灯故障判断查看方法(图10)

3.

网卡

网卡的指示灯分活动和链路状态两种：

DELL 新品14G服务器LED指示灯故障判断查看方法(图11)

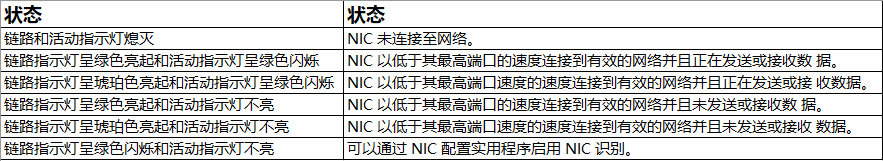

指示灯解释如下：

DELL 新品14G服务器LED指示灯故障判断查看方法(图13)

4.

电源

电源模块有两种：交流电源设备和直流电源设备

交流AC电源设备（PSU）具有一个半透明照明手柄，可用作指示灯。

DELL 新品14G服务器LED指示灯故障判断查看方法(图14)

DELL 新品14G服务器LED指示灯故障判断查看方法(图16)

DELL 新品14G服务器LED指示灯故障判断查看方法(图17)

直流DC PSU有一个LED指示灯，可以作为状态指示灯。

DELL 新品14G服务器LED指示灯故障判断查看方法(图18)

DELL 新品14G服务器LED指示灯故障判断查看方法(图20)

各种指示灯看花眼了没

以后遇到黄灯不愁啦

拿出宝典独占鳌头
